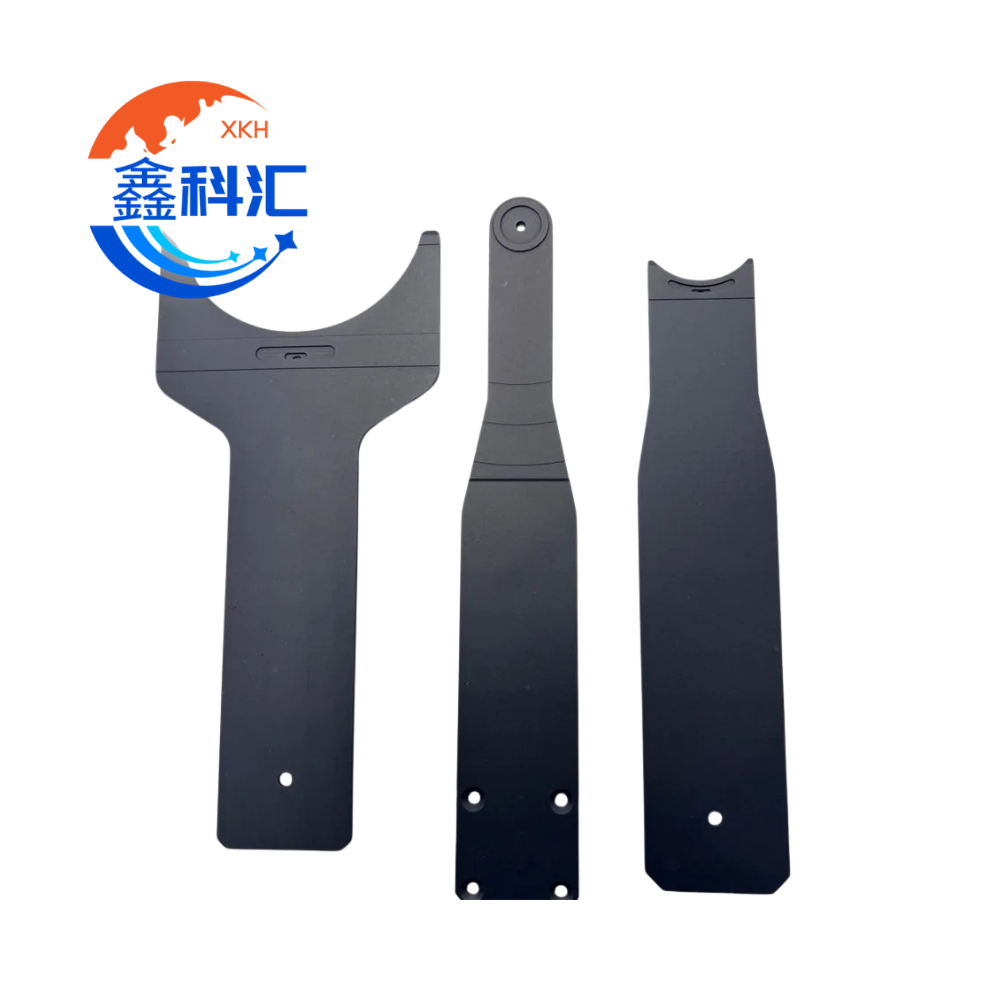

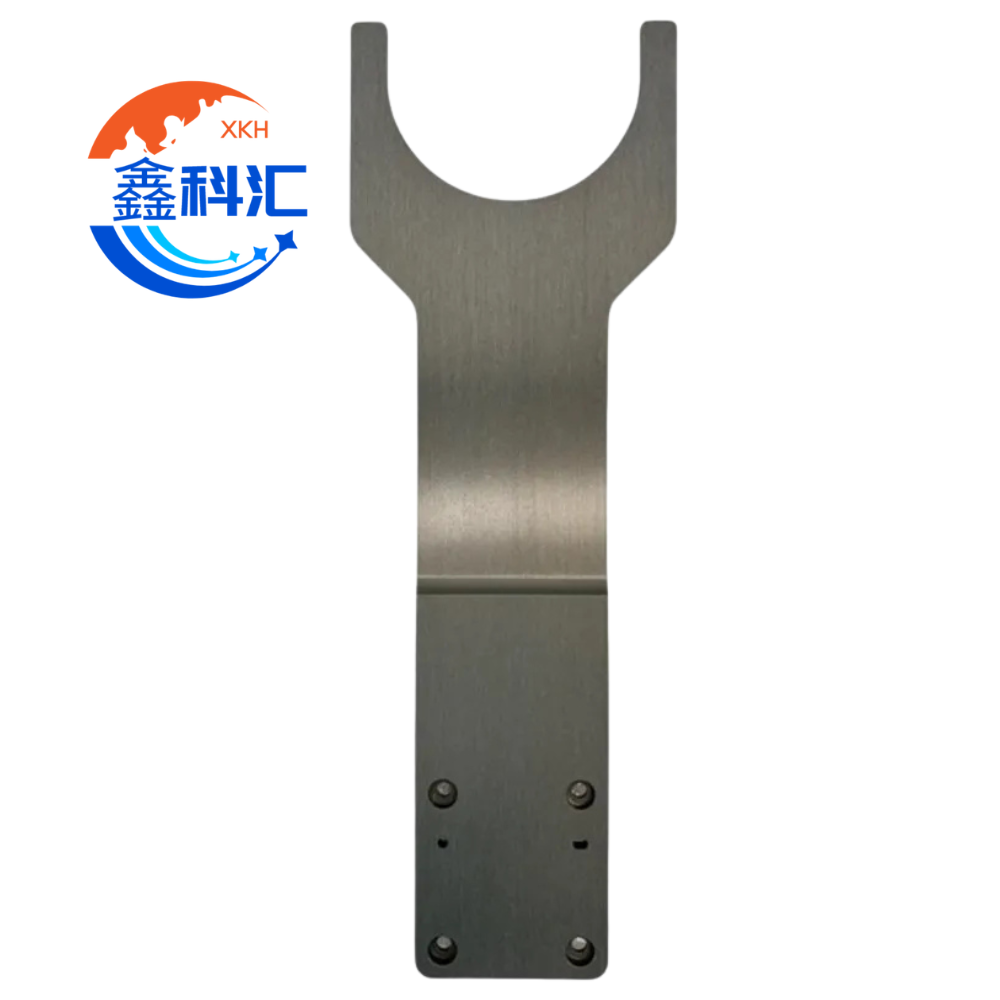

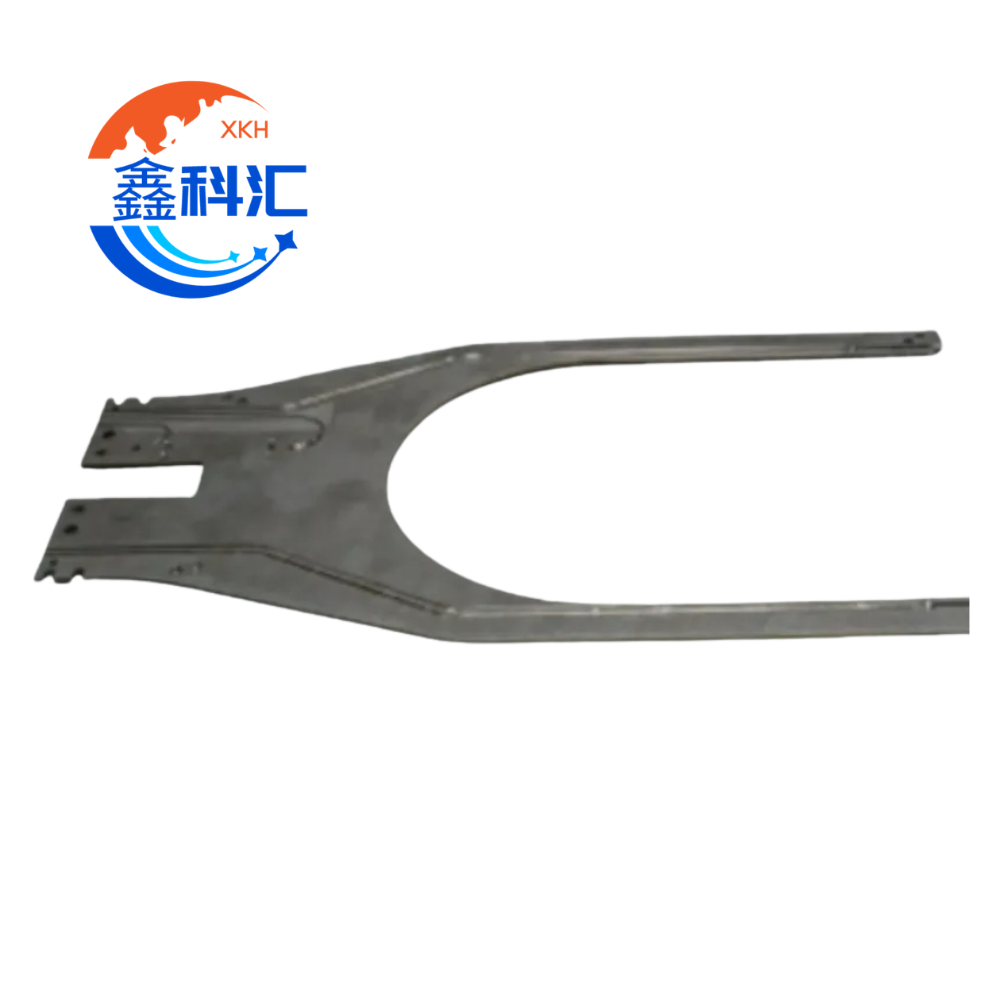

หัวจับเซรามิกซิลิคอนคาร์ไบด์ (SiC) เป็นส่วนประกอบที่มีความแม่นยำสูงสำหรับการจัดการเวเฟอร์ ออกแบบมาสำหรับระบบอัตโนมัติในเซมิคอนดักเตอร์ รวมถึงหุ่นยนต์ขนย้ายเวเฟอร์ ระบบ AMHS อุปกรณ์ลิโทกราฟี EUV และเครื่องมือกระบวนการที่อุณหภูมิสูง.
ผลิตจาก CVD SiC หรือ SSiC ที่ผ่านการวิศวกรรมอย่างสูง อุปกรณ์ปลายทางนี้มอบความแข็งแกร่งที่ยอดเยี่ยม การเกิดอนุภาคต่ำมาก และความเสถียรทางความร้อนและเคมีที่ยอดเยี่ยม มันถูกใช้อย่างแพร่หลายในโรงงานผลิตเซมิคอนดักเตอร์ขนาด 300 มม. และระดับขั้นสูง ที่การควบคุมการปนเปื้อนและความแม่นยำในการจัดตำแหน่งมีความสำคัญอย่างยิ่ง.
เมื่อเปรียบเทียบกับปลายเครื่องมือแบบดั้งเดิมที่ทำจากอลูมิเนียมหรือควอตซ์ โซลูชันเซรามิก SiC ช่วยปรับปรุงเสถียรภาพของกระบวนการ ความปลอดภัยของเวเฟอร์ และอายุการใช้งานของอุปกรณ์ได้อย่างมีนัยสำคัญ.
ข้อได้เปรียบหลัก
การปนเปื้อนอนุภาคต่ำมาก
- การสร้างอนุภาค: <0.1/cm² (เป็นไปตามมาตรฐาน SEMI F57)
- ไม่มีการปนเปื้อนของไอออนโลหะ
- เหมาะอย่างยิ่งสำหรับกระบวนการ EUV และโหนดขั้นสูง
ความแข็งแกร่งสูง & ความเสถียรแม่นยำ
- โมดูลัสของยัง: ~420 กิกะปาสคาล
- ป้องกันการเคลื่อนตัวของเวเฟอร์ที่เกิดจากการสั่นสะเทือน
- รับประกันการถ่ายโอนด้วยหุ่นยนต์ที่มีความเสถียรและรวดเร็ว
ความเสถียรทางความร้อนที่ยอดเยี่ยม
- อุณหภูมิการทำงาน: สูงสุด 1600°C (ออกซิไดซ์)
- สูงสุดถึง 1950°C (ในบรรยากาศเฉื่อย)
- เหมาะสำหรับสภาพแวดล้อมที่รุนแรงของเซมิคอนดักเตอร์
ทนต่อสารเคมีและพลาสมาได้เหนือกว่า
- ทนต่อกรด, ด่าง, และสภาพแวดล้อมของพลาสมา
- ไม่มีการกัดกร่อนในห้อง CVD / PVD / การกัดกร่อน
- เสถียรในก๊าซกระบวนการ SiH₄, NH₃, HCl
ไม่สึกหรอ & อายุการใช้งานยาวนาน
- ความแข็งวิคเกอร์: ~2800 HV
- ไม่มีการหลุดของอนุภาคในระหว่างการดำเนินงานระยะยาว
- ความทนทานของพื้นผิวที่ยอดเยี่ยม (Ra < 0.2 μm)
คุณสมบัติโครงสร้างและการออกแบบ
เรขาคณิตการจัดการเวเฟอร์ด้วยความแม่นยำสูง
รองรับ:
- เวเฟอร์ขนาด 150 มม./200 มม./300 มม./450 มม.
- การออกแบบการยึดขอบ / การจัดแนวร่อง / การรองรับแบบเรียบ
- การผสานแขนหุ่นยนต์ตามความต้องการ
โครงสร้างน้ำหนักเบาที่มีความแข็งสูง
- อัตราส่วนความแข็งแกร่งต่อน้ำหนักสูง
- เหมาะสำหรับระบบหุ่นยนต์ความเร็วสูง
- ลดการแอ่นตัวแบบไดนามิกในระหว่างการเคลื่อนไหว
การประมวลผลพื้นผิวที่สะอาดเป็นพิเศษ
- การเจียรและขัดเงาด้วยความแม่นยำสูง
- ความหยาบผิวต่ำ
- โครงสร้างที่เข้ากันได้กับห้องปลอดเชื้อ
อินเตอร์เฟซทางวิศวกรรมตามความต้องการ
- ความเข้ากันได้ในการติดตั้งแขนหุ่นยนต์
- การผสานระบบ OEM สำหรับระบบ AMHS
- ตำแหน่งรูที่กำหนดเองและการออกแบบอุปกรณ์ยึด
ตัวเลือกวัสดุ
CVD ซิลิคอนคาร์ไบด์ (CVD SiC)
- ความบริสุทธิ์สูงพิเศษ
- เหมาะที่สุดสำหรับกระบวนการผลิตเซมิคอนดักเตอร์ขั้นสูง / EUV
- ระดับการปนเปื้อนต่ำมาก
ซิลิคอนคาร์ไบด์แบบเผา (SSiC)
- ความแข็งแรงสูงและความทนทานต่อการสึกหรอ
- เหมาะสำหรับระบบจัดการเวเฟอร์ในอุตสาหกรรม
- สมดุลระหว่างราคาและประสิทธิภาพที่ยอดเยี่ยม
ข้อมูลจำเพาะทางเทคนิค
| รายการ | ข้อกำหนด |
|---|---|
| วัสดุ | CVD SiC / SSiC |
| ความบริสุทธิ์ | >99.5% |
| ขนาดของเมล็ด | 4–10 ไมโครเมตร |
| ความหนาแน่น | >3.14 กรัม/ลูกบาศก์เซนติเมตร |
| ความแข็ง | ~2800 โวลต์ |
| ความแข็งแรงในการดัด | 450 เมกะปาสคาล |
| โมดูลัสยืดหยุ่น | 420 กิกะปาสคาล |
| การนำความร้อน | 160 วัตต์ต่อเมตร·เคลวิน |
| อุณหภูมิสูงสุด | 1600°C (ออกซิเดชัน) / 1950°C (เฉื่อย) |
| ความต้านทานไฟฟ้า | 10⁶–10⁸ โอห์ม·เซนติเมตร |
| ผิวสำเร็จ | ขัดเงาอย่างละเอียดพิเศษ |
| ขนาด | กำหนดเอง (แผ่นเวเฟอร์ขนาด 150–450 มม.) |
การประยุกต์ใช้
การผลิตเซมิคอนดักเตอร์
- การจัดการแผ่นเวเฟอร์สำหรับการพิมพ์ลายด้วยแสงยูวี
- ระบบถ่ายโอนหุ่นยนต์สำหรับเวเฟอร์ขนาด 300 มม.
- ระบบอัตโนมัติสำหรับห้องปฏิบัติการ CVD / PVD / การกัดกร่อน
- การขนส่งเวเฟอร์สำหรับการฝังไอออน
วัสดุเซมิคอนดักเตอร์ขั้นสูง
- การจัดการแผ่นเวเฟอร์อุปกรณ์กำลังไฟฟ้า SiC
- ระบบการผลิตเอพิแทกซี GaN
- กระบวนการ MOCVD ที่อุณหภูมิสูง
อุตสาหกรรมโฟโตโวลตาอิกและ LED
- สายการผลิตอัตโนมัติสำหรับเวเฟอร์พลังงานแสงอาทิตย์
- ระบบการถ่ายโอน Micro-LED / Mini-LED
- การจัดการแผ่นเวเฟอร์แซฟไฟร์

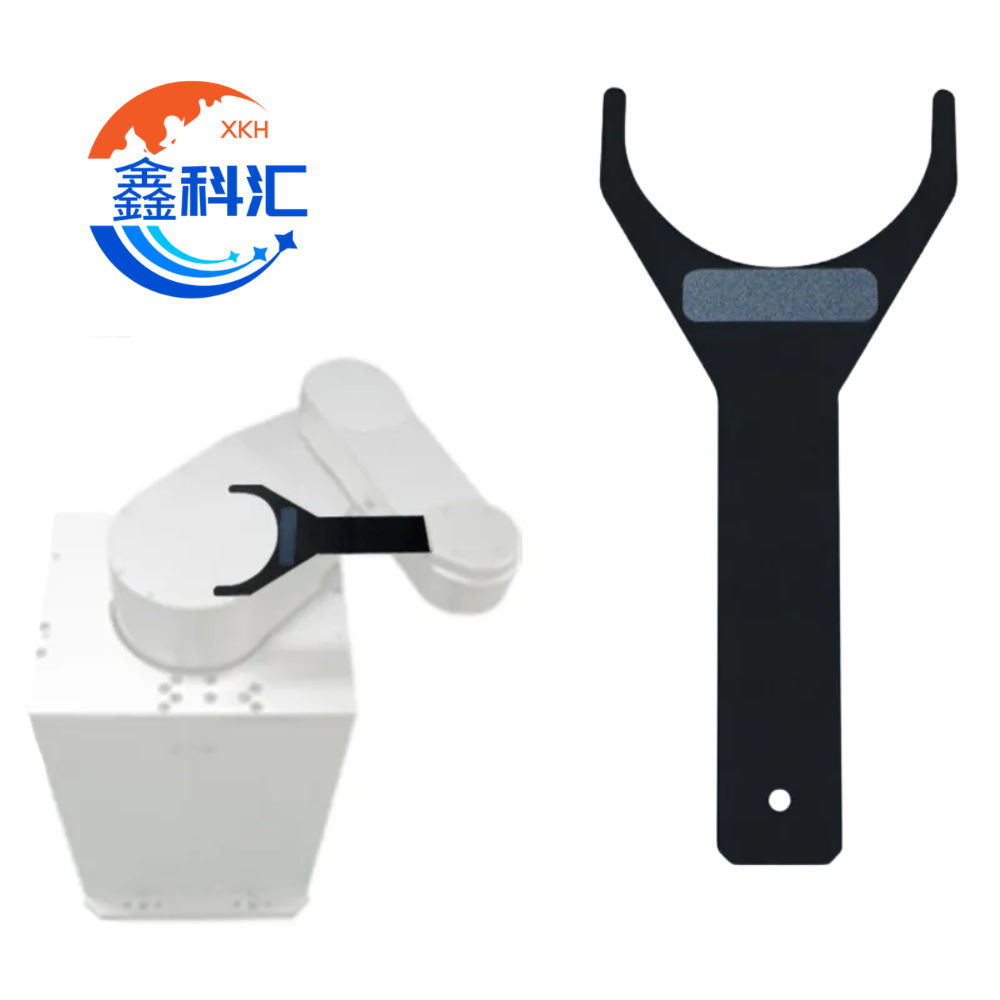

ระบบอัตโนมัติและหุ่นยนต์ (AMHS)
- แขนหุ่นยนต์ลำเลียงเวเฟอร์
- ระบบอัตโนมัติในห้องสะอาด
- ระบบการจัดการวัสดุความเร็วสูง
การวิจัยและอุปกรณ์ระดับสูง
- การผลิตอุปกรณ์ควอนตัม
- ระบบการจัดการเวเฟอร์แบบเย็นจัด
- บรรจุภัณฑ์ขั้นสูง (3D IC / MEMS)
สรุปข้อได้เปรียบของสินค้า
- ความเสี่ยงการปนเปื้อนโลหะเป็นศูนย์
- ความแข็งแกร่งสูงพิเศษเพื่อการจัดการที่แม่นยำ
- ความเสถียรทางความร้อนและทางเคมีที่ยอดเยี่ยม
- อายุการใช้งานยาวนานพร้อมการสึกหรอเพียงเล็กน้อย
- เข้ากันได้กับระบบอัตโนมัติในห้องปลอดเชื้อ
- ปรับแต่งได้สำหรับขนาดเวเฟอร์ทุกขนาด
- เหมาะสำหรับ EUV และโหนดขั้นสูง
ตัวเลือกการปรับแต่ง
เราสนับสนุนการปรับแต่ง OEM/ODM แบบเต็มรูปแบบ:
- รูปทรงของปลายเครื่องมือ (แบน / จับขอบ / จัดแนวร่อง)
- ความเข้ากันได้ของขนาดเวเฟอร์ (150–450 มม.)
- การออกแบบอินเทอร์เฟซหุ่นยนต์
- การเคลือบผิว (ป้องกันไฟฟ้าสถิต / กันน้ำได้ (เลือกได้))
- การเพิ่มประสิทธิภาพความคลาดเคลื่อนที่แม่นยำ
- การตกแต่งระดับห้องปลอดเชื้อ
คำถามที่พบบ่อย
คำถามที่ 1: ทำไมถึงใช้ SiC แทนที่จะใช้อลูมิเนียมหรือควอตซ์?
- อลูมิเนียม: ปัญหาการเกิดอนุภาค + การออกซิเดชัน
- ควอตซ์: เปราะ + ทนต่อความร้อนไม่ดี
- SiC: การผสมผสานที่ดีที่สุดของความแข็งแกร่ง ความสะอาด และความทนทาน
คำถามที่ 2: สามารถรองรับเวเฟอร์ขนาด 450 มม. ได้หรือไม่?
ใช่, การออกแบบตามความต้องการสามารถทำได้สำหรับระบบจัดการเวเฟอร์ขนาด 450 มิลลิเมตร.
คำถามที่ 3: เหมาะสำหรับการใช้ในลิโธกราฟี EUV หรือไม่?
ใช่. ปลายเครื่องมือ SiC ตรงตามข้อกำหนดความเข้ากันได้ของอนุภาคต่ำสุดและสุญญากาศ.
คำถามที่ 4: สามารถใช้ในระบบสุญญากาศและระบบอุณหภูมิสูงได้หรือไม่?
ใช่. SiC ทำงานได้อย่างเสถียรในสุญญากาศ, พลาสมา, และสภาพแวดล้อมที่มีอุณหภูมิสูง.
