Los soportes cerámicos porosos de carburo de silicio (SiC) se utilizan ampliamente en sistemas avanzados de filtración por membrana debido a su excelente estabilidad térmica, su elevada resistencia mecánica y su superior resistencia química.
Materiales cerámicos a base de SiC son especialmente adecuadas para entornos hostiles, como la filtración a altas temperaturas, el tratamiento de aguas residuales y los procesos químicos. Sin embargo, las cerámicas de SiC convencionales requieren temperaturas de sinterización extremadamente altas (>2000 °C), lo que limita su producción industrial a gran escala.
Para hacer frente a este reto, la sinterización en fase líquida a baja temperatura mediante aditivos de vidrio se ha convertido en una solución eficaz.
Estrategia de sinterización a baja temperatura para cerámicas de SiC
En este estudio, un frita de vidrio que contiene circonio derivado del esquisto de bajo coste se introdujo como aditivo de sinterización para favorecer la unión en fase líquida y reducir significativamente la temperatura de sinterización.
La frita de vidrio se prepara fundiendo materias primas de pizarra a 1500 °C, lo que da lugar a un sistema vítreo multióxido que contiene:
- SiO₂, Al₂O₃, CaO (estructura reticular)
- ZrO₂ (mejora la resistencia a la corrosión)
- Fe₂O₃, MgO, Na₂O, K₂O (potencian la actividad de sinterización)
Este método permite densificar las cerámicas de SiC a 1100–1250 °C, lo que reduce considerablemente el consumo de energía.
Materias primas y proceso de fabricación
Sistema de materias primas
- Polvo de carburo de silicio (SiC) (pureza del 99,5%, D50 ≈ 15,1 μm)
- Frita de vidrio con circonio (aditivo para sinterización a baja temperatura)
- Partículas de grafito (D50 ≈ 19,4 μm, agente porógeno)
- Carboximetilcelulosa (CMC, aglutinante)
Pasos del proceso
- Mezcla de polvo de SiC, frita de vidrio y grafito en las proporciones previstas
- Molienda con bolas con una solución de CMC 0,5% (30 minutos)
- Secado y granulación
- Compresión uniaxial a 30 MPa
- Sinterización a 1100–1250 °C durante 3 horas
El producto final es un soporte cerámico de SiC poroso con una red de poros interconectados estable.
Caracterización de la microestructura y las prestaciones
1. Control de la porosidad
La porosidad se controla eficazmente ajustando el contenido de frita de vidrio y de grafito:
- Porosidad: ~30%–40%
- Estructura porosa uniforme e interconectada
- Distribución estable del tamaño de los poros
El grafito se consume durante la sinterización, formando canales abiertos y continuos que mejoran la permeabilidad.
2. Resistencia mecánica
En condiciones optimizadas (frita de vidrio 20%, grafito 15%, sinterizados a 1180 °C):
- Resistencia a la flexión: 67,1 MPa
- Relación equilibrada entre resistencia y porosidad
- Integridad estructural estable
La fase vítrea mejora la unión entre las partículas y aumenta la estabilidad estructural.
3. Análisis de la composición de las fases
Los resultados de la difracción de rayos X indican lo siguiente:
- Fase principal: SiC
- Se observa una fase vítrea de menor importancia
- No se han observado fases secundarias destructivas
Esto confirma que la sinterización en fase líquida es el mecanismo predominante en la densificación.
4. Microestructura (observación mediante microscopio electrónico de barrido)
El análisis microestructural revela lo siguiente:
- Distribución uniforme de las partículas de SiC
- Unión en fase vítrea entre partículas
- Canales porosos interconectados y bien desarrollados
- Tamaño medio de los poros: 1,37 μm
Esta estructura es ideal para aplicaciones de filtración por membrana.
5. Permeabilidad y flujo de agua
El soporte de SiC poroso optimizado presenta las siguientes características:
- Tamaño medio de los poros: 1,37 μm
- Flujo de agua pura: 8075 L/(m²·h·bar)
Esto demuestra un excelente rendimiento en cuanto a permeabilidad para los sistemas de microfiltración.

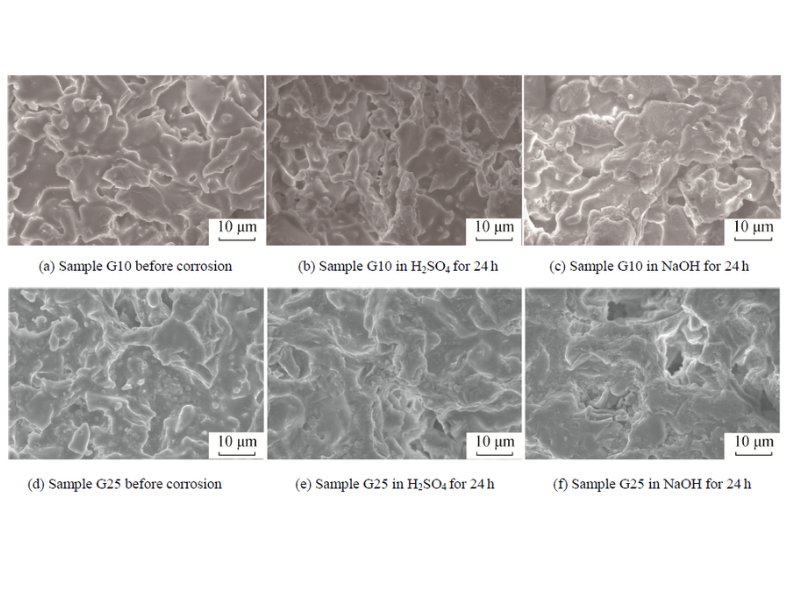

6. Resistencia a la corrosión por ácidos y álcalis
La estabilidad química se evaluó en condiciones extremas:
- Entorno ácido: pH = 0 (H₂SO₄, 80 °C)
- Entorno alcalino: pH = 14 (NaOH, 80 °C)
- Tiempo de inmersión: 24 horas
Resultados:
- Retención de la resistencia a la flexión tras el tratamiento con ácido: 47,4 MPa (pérdida de 29,41 TP3T)
- Retención de la resistencia a la flexión tras el tratamiento alcalino: 46,7 MPa (pérdida de 30,41 TP3T)
La muestra con frita de vidrio 20% presenta la mejor estabilidad química general.
Ventajas principales de los soportes cerámicos porosos de SiC
- ✔ Sinterización a baja temperatura (1100–1250 °C)
- ✔ Alta porosidad (~36%)
- ✔ Elevada resistencia a la flexión (67,1 MPa)
- ✔ Flujo de agua ultraalto (8075 L/m²·h·bar)
- ✔ Excelente resistencia a los ácidos y a los álcalis
- ✔ Materias primas de bajo coste (frita de vidrio derivada del esquisto)
Aplicaciones industriales
Los soportes cerámicos porosos de SiC se utilizan ampliamente en:
- Membranas para el tratamiento de aguas residuales industriales
- Sistemas de filtración de gases a alta temperatura
- Unidades de separación y purificación química
- Estructuras de soporte para catalizadores
- Membranas de microfiltración de precisión
Conclusión
Este estudio presenta un método rentable para la preparación de soportes cerámicos porosos de SiC utilizando una frita de vidrio de circonio derivada del esquisto como agente auxiliar de sinterización.
Entre los resultados más destacados se encuentran:
- Reducción significativa de la temperatura de sinterización
- Mayor capacidad de control de la estructura porosa
- Mejoras en las prestaciones mecánicas y de permeabilidad
- Gran resistencia a los entornos ácidos y alcalinos
Esta tecnología ofrece una vía prometedora para la aplicación industrial a gran escala de soportes de membrana cerámicos a base de SiC en condiciones de funcionamiento adversas.
