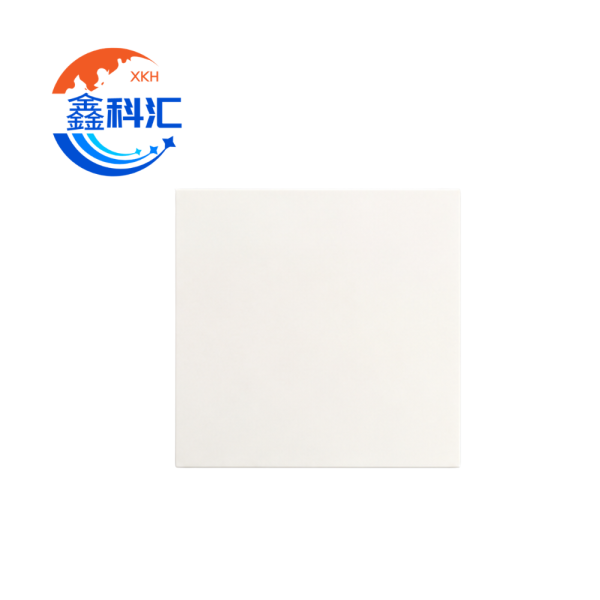

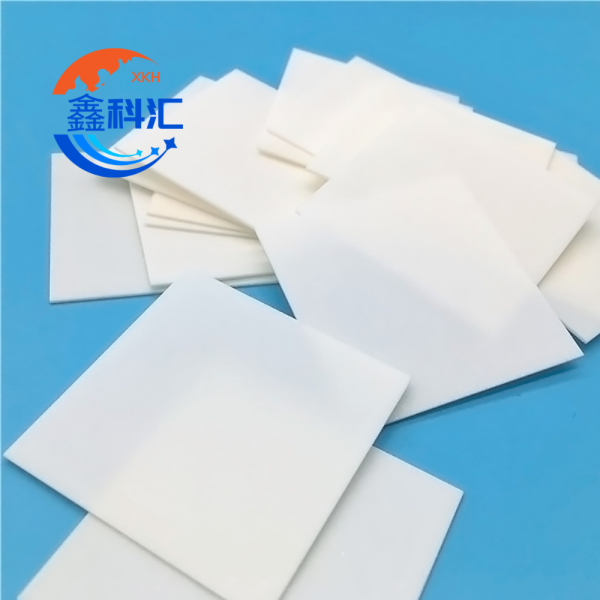

310×310mmのアルミナセラミックヒートシンクプレートは、高純度酸化アルミニウム（Al₂O₃）製の高性能熱管理部品です。効率的な放熱、電気絶縁、高温・高電圧環境下での長期安定性が要求される用途向けに設計されている。.
金属製ヒートシンクと比べ、アルミナセラミックは電気絶縁性に優れ、耐食性に優れ、過酷な使用条件下でも安定した性能を発揮します。.
この大判セラミック・プレートは、パワーエレクトロニクス、LEDモジュール、半導体装置用治具、精密工業システムに適している。.
主な特徴
- 効率的な放熱のための高い熱伝導性
- 優れた電気絶縁性能
- 高い機械的強度と耐摩耗性
- 高温環境下でも安定した性能
- 優れた耐薬品性と耐食性
- 高平坦度アプリケーションに対応する精密研削面
素材オプション
- 95% Al₂O₃（標準工業グレード）
- 96% Al₂O₃（機械的強度向上オプション）
- 99% Al₂O₃（高純度、絶縁性・熱安定性向上）
技術仕様
| 項目 | 仕様 |
|---|---|
| 素材 | アルミナセラミック（Al₂O₃） |
| サイズ | 310 × 310 mm |
| 厚さ | 0.5～10.0mm（カスタマイズ可能） |
| 密度 | 3.6 - 3.9 g/cm³ |
| 熱伝導率 | 20 - 30 W/m-K |
| 絶縁耐力 | ≥ 10 - 15 kV/mm |
| 体積抵抗率 | ≥ 10¹⁴ Ω-cm |
| 曲げ強度 | ≥ 300 - 350 MPa |
| 硬度 | ≥ 80 HRA |
| 表面粗さ | Ra ≤ 0.4 - 0.8 μm（接地面オプション） |
| 平坦性 | ≤ 0.05 - 0.10 mm（厚さによる） |
| カラー | アイボリー／ホワイト |
アプリケーション
- LEDハイパワー照明モジュール
- パワー半導体デバイス（IGBT、MOSFET冷却）
- RFおよびマイクロ波機器
- 高圧絶縁システム
- 産業用放熱プラットフォーム
- 精密エレクトロニクス・アセンブリ
カスタマイズ・オプション
- サイズと厚みのカスタマイズ
- 表面研磨 / ラッピング / メタライゼーション（Ag、Au、Niめっきサポート）
- レーザー切断とCNC加工
- ドリル加工と精密スロット加工
- 光学・半導体用高平滑グレード
FAQ（よくある質問）
Q1: ヒートシンクの用途では、アルミナセラミックはアルミニウムよりも優れていますか？
A: アルミナセラミックはアルミニウムよりも熱伝導率が低いですが、優れた電気絶縁性、高い耐熱性、優れた腐食安定性を提供します。金属製ヒートシンクでは導電性のリスクで失敗する可能性がある高電圧や精密電子環境に最適です。.
Q2：310×310mmのセラミックプレートは、異なる形状や穴パターンにカスタマイズできますか？
A: はい。アルミナセラミック板は、設計要件に応じて、CNC機械加工、レーザー切断、穴あけ、スロット加工が可能です。特定のデバイス統合のニーズに応じて、カスタム形状、取り付け穴、表面パターンが利用可能です。.
Q3: セラミックヒートシンクは高温や急激な温度変化で割れませんか？
A: 高純度アルミナ・セラミックスは熱安定性に優れ、高い使用温度に耐えることができます。しかし、他のセラミックスと同様、機械的衝撃を受けると脆くなります。適切な実装設計と制御された熱サイクルは、実用的な用途において長期信頼性を確保するのに役立ちます。.
